電池供電型超聲波冷/熱量表適用于無電源現場的熱量計量。主板采用具有50分貝動態范圍的前置接收放大器,可選配外夾式、插入式、管段式等傳感器。

*測量精度：滿足EN1434標準，重復性：優于0. 5%

*工作電源： 3. 6V/ 19AH鋰電池供電(電壓≥2. 6V時工作正常)

*測量周期： 500ms~49秒(出廠默認10秒)

*采樣次數：每個測量周期采樣次數32組~128組可選(出廠 默認64組)

*顯示：本地96段LCD顯示器可顯示44個不同的窗口內容

*操作：使用專用二次儀表或PC設參軟件(公司網站可下載)，通過RS485設置參數，可瀏覽44個窗口內容

*鉑電阻： PT1000鉑電阻

*熱量單位：吉焦爾、千卡可選

*可選輸出： 1路USART (TTL)輸出

?1路非隔離RS485輸出

?雙路隔離OCT輸出( 脈沖寬度6-1000ms之間可編程，默認200ms)

?1路繼電器輸出(脈沖寬度200ms)

?1路雙向串行外設通用接口，可直接通過串聯的形式連接多個外部設備： 4-20毫安模擬輸出版、頻率信號輸出板、熱敏打印機等

*通訊協議：標準M-BUS協議，MODBUS協議，FUJI擴 展協議，并兼容國內其它廠家******產品的通訊協議

*其它功能：?自動記憶前512天，前128個月，前10年正負凈累積流量

?自動記憶前30次上、斷電時間和流量并可實現自動或手動補加

?可通過E-mail傳送來的代碼文件實現軟件升級

*防護等級： IP68

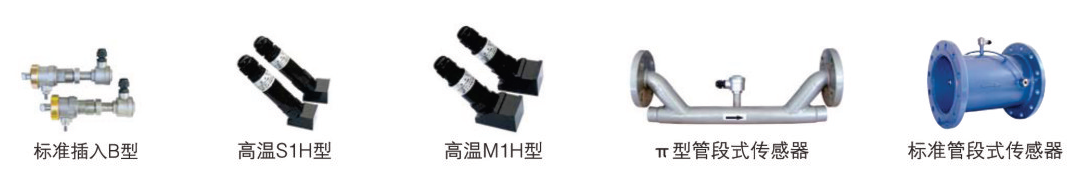

*傳感器：管段式、外縛式、插入式

可選配流量傳感器

選型編碼

選型舉例： LJ-TDS100F1-A-N-B2-200-0-1.6-M-K-4-N-10

解釋：壁掛主機，交流供電，標準M1型探頭，DN200管徑，碳鋼管材，壓力1 .6MPa，流量單位立方米，485輸出.10米電纜線。

注釋解釋：

注1： *交流電源適用于LJ-TDS100F型、LJ-TDS100Y型，其它型號主機適用于電池供電或直流供電。

*直流電源適用于所有型號產品，除LJ-TDS100F1. F2、F3. LJ -TDS100S供電為24VDC.其余為8-36VDC。

*LJ-TDS100W型電池供水表也可8-36V供電，如有需要訂貨時請注明。

注2：電池供電超聲波工業水表/熱量表，如選用插入式或外夾式傳感器，zui大可測管徑為DN800。

注3：鑄鐵、玻璃鋼、PVC、水泥等不可焊接管材如選用插入式傳感器，需配專用管箍方可安裝，訂貨時請注明。

注4：zui小讀數只適用于LJ-TDS100W電池供電型超聲波水表選型。

注5： *如選用有源4-20mA輸出，工作電源要求交流或直流24V。

*OCT脈沖寬度出廠默認設置200ms,在6~1000ms之 間可編程。

*電池供電超聲波水表或熱量表RS485輸出有兩種可選，一種是內部鋰電池供電，工作電壓為3.3V.另一種是需外部提供直流電源，用戶訂貨時請注明，否則有可能485輸出接口無效。
